Отчет по установке Carmedia QR на мазду 6 2014 года

Материал позаимствован из бортового журнала нашего клиента https://www.drive2.ru/l/9075184/

Решился, заказал, получил )) (можно сказать победил!)))

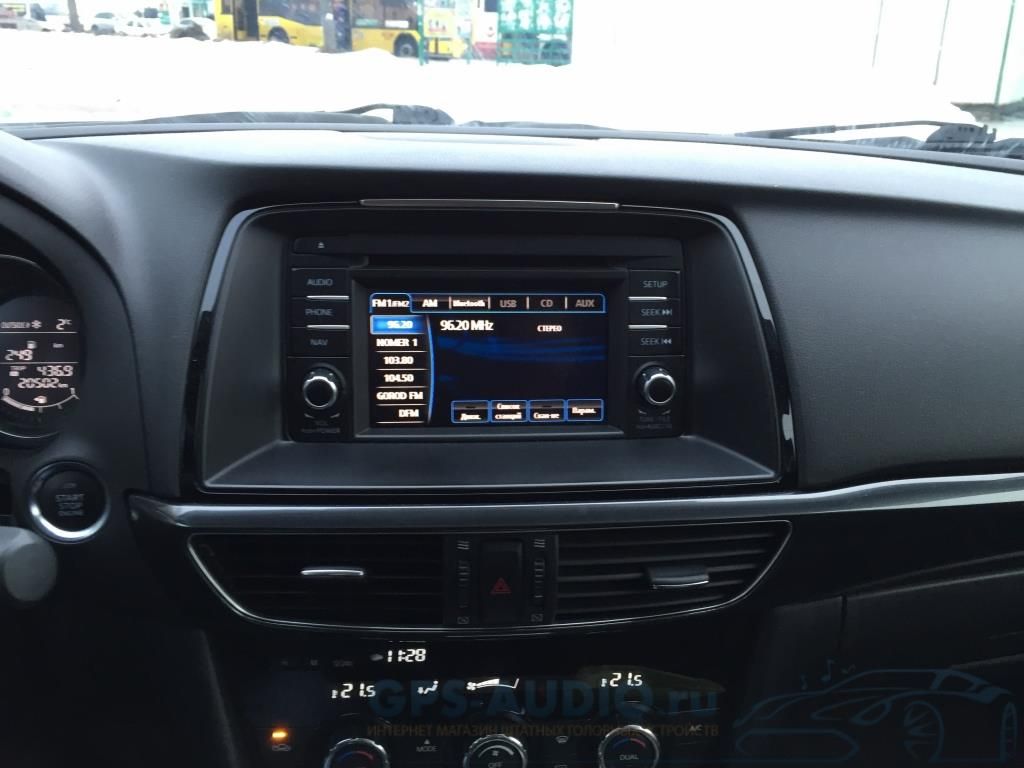

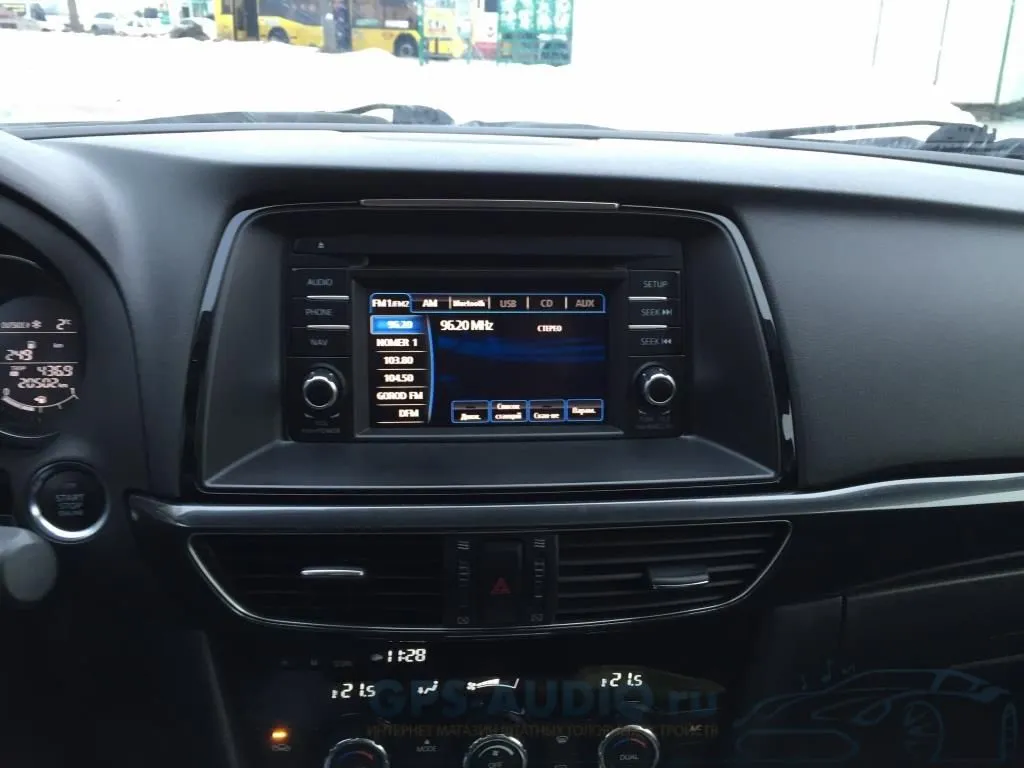

Первым делом, что сделал, это заснял работу заводской головы, чтобы потом не забыть, как все это работало и было с чем сравнить.
IMG 0666
работа камеры
IMG 0670
Дальше идет разбор панели.
Первым делом, нужно снять
небольшую накладку слева от руля и под дефлектором обдува (на фото она уже снята). снимается все легко, все держится на клипсах, главное чтобы в салоне было тепло и пластик был не дубовый)
IMG 0671
Следующим этапом нужно потянуть на себя накладку вокруг щитка приборов и отсоединить провода от кнопки Start/Stop.
IMG 0672
IMG 0673
После того как сняли эту накладку, освобождается левый край у длинной пластиковой накладки. которая идет через всю панель. Ее нужно постепенно поддевать лучше всего специальными съемниками, у меня их не было, поэтому пользовался пластиковой картой, обернутой в салфетку, чтобы не поцарапать.
IMG 0675
IMG 0676
Как ее сняли (будьте аккуратны с правым краем, он очень тонкий и хлипкий), отщелкиваем разъем от кнопки аварийки. Снимаем накладку, убираем подальше) Чтобы не исцарапать глянцевую панель под накладкой в процессе установки, сразу подложил салфетку (оранжевая, на фото))
IMG 0679
Далее нужно потянуть рамку от головного устройства, чтобы добраться до болтов крепления.
IMG 0681
Внимание, болтов 3 штуки! справа и слева, и один снизу (нижний плохо заметен, чуть не сломал все когда пытался вытянуть))
IMG 0687
IMG 0689
Снял родную магнитолу и разложил все разъемы на виду) Чтобы ничего потом не забыть))
IMG 0691
Переходим к самому интересному)
Вот так выглядел комплект поставки (комплект штатных колодок, провода для усилителя, саба, аудио-видео, выносной микрофон для громкой связи, GPS антенна, Wi-Fi антенна, CAN модуль, USB, инструкция и гарантийный талон)
IMG 0686
Достал из коробки новую штатную магнитолы для моей мазды 6) примерял по месту, сразу обнаружил, что клипсы крепления, нужно переставить с заводской головы, и пластиковые и металлические, переставляются без труда (на фото они белые)
IMG 0690
Далее взял подключил все провода, по принципу, что к чему подошло)) ошибиться невозможно. Включил зажигание, проверил работу всех функций, чтобы все наверняка!
IMG 0694
И приступил к непосредственно установке.
— GPS-антенна для навигации на магните, ее просто оставил на верхней части головного устройства (главное, чтобы ее сверху не накрывали металлические перегородки), провод лишний скрутил, обработал мягкой тканевой изолентой (антискрип), стоила 20руб. за метр. Так же поступил и с другими свободными проводами и колодками, чтобы потом не разбирать все из-за "сверчков".
— Wi-Fi антенна на клеящейся основе, ее приклеил с обратной стороны панели, чтобы не мешалась.
— Провода USB вывел в бардачок (меня заломало разбирать тоннель и вести их в подлокотник. тем более что места там всегда бы не хватало, для того же HDD и Wi-Fi роутера. Переходника под штатный USB не оказалось, похоже из-за нашей мудреной схемы работы флешки через блютуз. Возможно в следующих поставках он будет сказали)
— Не забудьте подключить штатный AUX, переходники в комплекте. Тянуть провода и выдумывать ничего не нужно.
— Отключите штатный AUX в бардачке, этот блок видно, если открыть бардачок и заглянуть в левый верхний угол внутрь панели. Я просто сдернул провода и закрепил, чтобы не стучали. Если не сделать, то телефон у вас будет определять 2 Handsfree в машине). Как и было сначала у меня.
— Все основные крупные колодки подключаются без проблем, перепутать их никак)
— Микрофон. На магнитоле есть уже 1 встроенный прямо на панели, он используется для различных приложений и голосового поиска. Выносной же микрофон, нужно обязательно подключить, потому как он обеспечивает работу громкой связи. Заводской наш не подключить! там слишком много проводов и как мне объяснили у него другие параметры, сопротивление и т.д.
Тот что идет в комплекте он на прищепке, его можно просто прицепить на левую стойку, но я думаю, это будет не очень красиво. Поэтому заморочился и провел его в штатное место на потолке, рядом с плафоном освещения салона и подочечником)
IMG 0698
Чтобы добраться до заводского микрофона, нужно открыть крышку где хранятся очки, там открутить саморез (саморезы, не помню), потом просто потянуть на себя всю эту пластиковую часть. Снимаете ее, отключаете провода от микрофона, вынимаете его из паза. Чтобы его не потерять, просто переставил его в правую часть, а новый положил в левую, закреплять никак не стал, хорошо лежит там как родной)
Затем провел провода по крыше, через стойку и ниже в панель.
Так как провода все обрабатывал антискрипом, щиток приборов пришлось снять (открутить 3 самореза и снять колодку)
Разъем от микрофона на месте!
IMG 0704
Проверил еще раз работу всего и всех) и подобрал аккуратно провода, скрутил и собрал все в обратном порядке. Магнитола новая на мазду 6 2014 держится только на клипсах.

Результат!
IMG 2125
Позднее еще прикупил пленку защитную для планшетов за 100 рублей и наклеил, вроде более менее ровно)
Видео обзор тут:


подробное описание приведенного штатного головного устройства на Mazda 6 2012-2013-2014: http://gps-audio.ru/mazda/mazda-6/golovnoe-ustrojstvo-mazda-6-2013-na-android-4-4-carmedia-qr-9016
